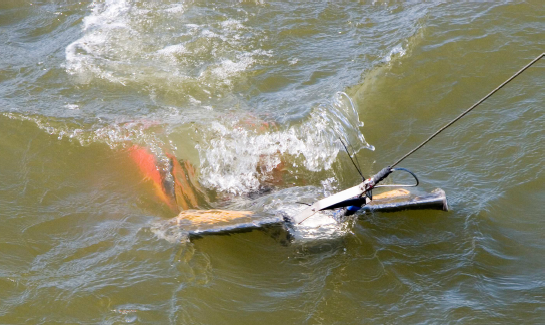

德国ASD公司BIO-FISH多参数测量系统
BIO-FISH是一款极为轻便的多参数测量系统，用于在河口、湖泊、河流以及近岸海区完成快速、完整的调查数据收集。
完整的系统包括：
BIO-FISH拖体，可以安装最多15个物化和生物传感器。
l 一个电子的数据采集和控制模块。
l 一根导线，一个带滑环的手持绞车，一台带RS232I/O笔记本以及数据采集和校准用的软件。
l 一个GPS定位系统和一个测深仪集成在BIO-FISH的计算机控制盘，进行起伏测量，再加上底部回避。
系统性能
BIO-FISH，重约20kg，可以一个人在野外完成操作。
速度为3海里/小时时，最大可下潜到60m。
可按照用户要求进行设计，用于更深的操作，以及安装更多的传感器。前提是用户需要明确自己的需要，并详细的与厂家工程师进行提前沟通。
拖体的速度需要与传感器相协调，但最高可达5海里/小时。大多数领域调查的速度都在3海里/小时左右。这套系统也可以设计用于垂直剖面模式，但需要在维护站进行。传感器定点安装在BIO-FISH上，以确保能够处于自由流动状态。
读取结果并不受水层运动的影响。
可选：合适的其他设备。
数据传输
BIO-FISH系统只有在线工作模式，需要一根3.2mm直径单芯海洋级线缆。
数据传输通过一根单芯海洋级线缆完成，外加模拟设备可以与BIO-FISH电极相连（请提前确认）
数据传输使用RS-232接口，通过线缆与远程控制盒和计算机连接。
推荐使用原装的ADM电极，以通过ADM-SDA软件实现其全部功能。
数据采集软件
标准数据采集包（ADM-SDA）是基于Windows®软件，包含：数据采集、数据评估、图形显示、储存，以及数据通过打印机或其他外接设备导出。
ADM-SDA是操作指引驱动，控制探针运行并输出所有数据。
数据已经改变为工程值，并可以被输进各种分析程序中，例如spread-sheets。
BIO-FISH配置图示
传感器参数
|
传感器 |
原理 |
范围 |
精度 |
分辨率 |
响应时间 |
|
温度 |
铂电极 |
-2 ~ +38 °C |
± 0.01 °C |
0.001 ° C |
120 ms |
|
压力 |
电阻式 |
0 ~ 100 dbar |
± 0.1 dbar |
0.01 dbar |
40ms |
|
电导率 |
7电极 |
0 ~ 60 mS/cm或0 ~ 4 mS/cm |
± 10 μS/cm ± 2 μS/cm |
1 μS/cm 0.1 μS/cm |
50ms 50ms |
|
溶氧（二选一） |
极普法 |
0 ~ 150 % sat. |
± 2 % sat. |
0.02 % sat. |
3 s (63 %) 10 s (95 %) |
|
溶氧（快速） |
原电池法 |
0 ~ 200 % sat. |
± 2 % sat. |
0.02 % sat. |
≥ 250 ms (100 %) |
|
pH（耐H2S） |
电位法 |
4 ~ 10 pH |
± 0.02 pH |
0.02 pH |
< 10 s |
|
氧化还原电位 |
电位法 |
± 2 V |
± 2.0 mV |
0.1 mV |
< 10 s |
|
H2S |
极普法 |
3、10 或 50 mg/l |
< 3 % f.s. |
0.001；0.03；0.1 mg/l |
< 3 s (100 %) |
|
浊度 |
光学 |
0 ~ 750 FTU |
< ± 2 % |
0.02 FTU |
< 10s |
主要特征：
万能的便携式系统*
最大起伏深度60m，航速为3海里/小时
自动模式下，起伏范围：8-40m
航速范围：3-5海里/小时
航行中可使用GPS和测深设备
安装有16位分辨率的多通道探针
低功耗：60W/230VAC**
ADM-SDA软件用于航行和数据采集
尺寸：
总长：约950mm
总宽：约700mm
总高***：约320mm
重***：约20kg
*只需要一个带滑环的小型手持绞车
**不包含PC
***高度和重量可能因所安装选项有所变化
