PlanktonScope拖拽式浮游生物成像仪


     PlanktonScope系统由成像舱、光源舱组成,内置数据管理子系统和连接电缆。舱内包含相机、光学组件、控制器和照明组件,使用深度最大200米。舱体基于拖体结构定位,便于光学对准,且流线型设计防止样品体积的水动力干扰。

     系统利用水下光学成像技术,针对构成海洋基础食物链的浮游生物、包括鱼类幼虫和其他小型胶质生物,捕获高分辨率的、原位图像信息。 PlanktonScope由可搭载于拖曳架作为沿海调查工具使用,是目前全球体积小,成像速率高,便于科研人员和海域管理单位,随机开展水域调查的原位生物传感器。可在船只航速5节以内提供连续记录的生物影像图片。使用沿海10米以内的小型船只进行拖曳。也可在中大型考察船具备绞车条件下使用。操作者选择不同的船只可进行从几小时、十几小时到几周的连续观测。也可作为剖面浮标布放进行短期定点观测。无论是拖曳体和成像系统的配置,都可以根据研究及监测需求定制研发。以适应更小的、较大的和罕见的个体(如:仔鱼)及更丰富的浮游生物群所需的通用性。



PlanktonScope成像标准

500mp像素连续图像记录,

10cm景深成像(可定制)

高达35帧/秒的帧率

单张图像以500万像素连续记录(可选配最高75帧/秒)

有效水样体积@ 5节:160升/秒

        最大适应航速:5kts



PlanktonScope独特的优势

在原位,对未受干扰的样本体积的高分辨率成像显示了空间和物种之间的关系

水下光成像技术可提供更多的生物特征细节

专利的光路设计提供较大景深的~10cm(最大可配置~15cm)

较大的物方视野结合船舶航速

OASIS拖体提供可选的配置以容纳PlanktonScope镜体,并可加载外挂的综合传感器

实现全领域环境信息数据采样与生物传感器图像数据完全并行的在线监测

可选配模块形成浮标系统或绞车拖曳系统

组合式总线和多种辅助接口,允许无限的电力供应和数据存储

岸基控制终端可实时控制设置和数据显示,适应多模式的调查管理

自主电力保障可达到15小时连续不间断观测。也可由上位基站提供电力、系统控制和数据存储,以88mb/秒的隋律进行数据采集

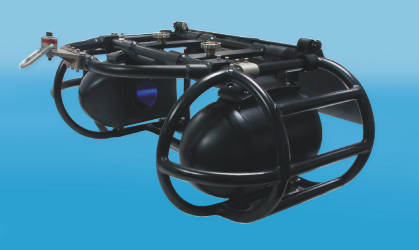

 PlanktonScope拖拽架体


拖体模块化设计提供了不同负载能力的配置选项,可以提供完全动态的潜航控制(航速、出缆角等)。轻量坚固的结构即使单人也可以完成布放与回收。可以进行与图像数据同步的温、深、姿态等信息记录和监测。





OASIS系统集成

系统可配备一套完整的科研传感器组件用于监测环境水文特征信息,整合成单一记录,以补充PlanktonScope或任何其他调查应用的数据需求。





OASIS控制软件可实时监控传感器数据和潜航姿态,集成多个传感器,实时监测适应性调查管理



 OASIS指标参数及系统规格
