美国General Oceanics公司Model8050走航式二氧化碳检测系统
8050型走航式二氧化碳检测系统用来自动测量表层二氧化碳分压（pCO2）和大气pCO2。同时也可以外接意大利IDRONAUT公司OCEAN SEVEN 315 CTD 船用走航式多参数水质仪，监测表层海水的电导率、溶解氧、PH值、温度、ORP和压力（计算盐度）等环境参数。
系统可以用于船舶上走航式测量，也可以用于各种海上平台。该系统可以实现全自动运行，其主要组件包括：
◎ 平衡器：将海水中溶解态的CO2以气体的形式释放出来，气室顶部有一个喷嘴
◎ 红外分析仪（可用户自己提供）：用于测量平衡器中释放出来的气态CO2的浓度
◎ 整套系统的阀门和泵，用于控制和监测海水的流动、平衡器、海洋上空大气以及CO2标气
◎ 卫星通信箱，进行GPS定位，大气压力数据测量，以及卫星数据的传输
◎ 笔记本电脑，电脑接口和软件，控制阀和泵并记录数据（压力，温度，水流，分析仪响应，日期，时间和位置）
? 系统组成
系统分为三个密闭箱体：干箱（Dry Box）、湿箱（Wet Box）和卫星通信箱（Satellite Deck Box）。
◎ 干箱中放置CO2红外分析仪，电控阀（控制流过分析仪的气体），气流传感器，计算机和固态继电器的接口，以及8个气体接口。每个接口具有一个针形阀，用于调节气体流速。三路电磁阀控制气体到分析室内（平衡上部的气室）。干箱与其他两个箱之间的通讯采用RS485模块和电缆。
◎ 湿箱中包含主副平衡器，电驱动阀，压力计，可调节阀门，循环水过滤器，水流传感器，气压计，温度探头，冷凝单元，两个Naphion干燥管，三个空气泵。后进入湿盒中，海水进入湿盒后，通过可重复使用的过滤器（可使用淡水自动冲洗）。过滤器后面有一个可调的阀门，可控制水样进入到平衡器内。气体与平衡器排气孔周围的空气交换，保证了气体中的CO2浓度与主气室内的浓度一致。气压计和温度传感器内置在主平衡器中。海水靠重力排出湿箱。
湿箱中的一个空气泵将气体从主平衡器的顶部气室排出并使气体通过冷凝器，Naphion干燥管，然后进入二氧化碳分析仪。另一个泵从外部吸入空气，并推动空气通过冷凝器。之后气流被分成两股，一股流向通风室，一股流向干燥管并进入CO2分析仪。通风室经过干燥的空气在由第三空气泵的作用下，又反向流过干燥管。
◎ 卫星通信箱可适应多种气候，含有铱星卫星通信的调制解调器，高精度气压计，电源，和数据通讯模块。数据通信模块和一个GPS相连。一个10芯电缆连接卫星通信箱和干箱（标配为25m的电缆；电缆最长可达1000m）。
一个舱壁管接头用于通过Gill压力孔与气压计相连接（标配不提供压力孔，如需要，请说明）。

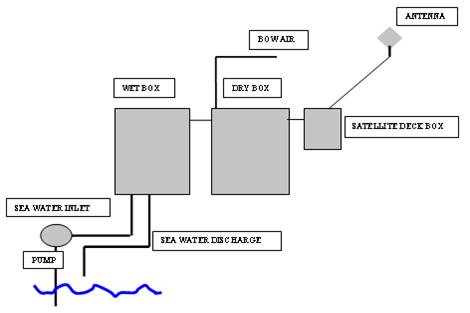

系统连接示意图
外形尺寸
|
|
长（cm） |
宽（cm） |
高（cm） |
|
干箱 |
61 |
61 |
25.4 |
|
湿箱 |
61 |
61 |
25.4 |
|
卫星通信箱 |
35.6 |
26.7 |
20.4 |
